主要參數
額定電壓 40.5~363 kV
爬電比距 25~31 mm/kV
彎曲破壞負荷 ≥4 kN
產品特點
為保證棒形支柱瓷絕緣子的機械強度和熱穩定性的要求，宣化電瓷采用了氧化鋁含量較高的高強瓷配方。根據圖紙及標準的要求，棒形支柱絕緣子出廠前均進行外觀尺寸、形位公差、超聲波探傷檢測、四向抗彎逐支試驗等檢測。
宣化電瓷生產的棒形支柱絕緣子外形美觀、釉色純正、結構合理、抗冷熱性能好、耐低溫嚴寒性能強、抗地震性能好、機械強度高、耐污性能好、無線電干擾低、運行安全可靠。
使用條件及分類
戶外棒形支柱絕緣子適用于工頻交流系統標稱電壓40.5~363kV的變電、配電裝置和電站電氣設備中作為導電部分的絕緣和支承。
棒形支柱絕緣子適用環境溫度為-40~+40℃，部分產品可用于海拔高度為4,000米的地區。
按使用環境大氣的清潔程度，絕緣子分普通型、耐污型和耐重污型三種。
結構特點
該系列棒形支柱瓷絕緣子瓷件為實心結構，膠裝部位采用柱體上砂結構。瓷件與上下金屬附件用水泥膠合劑膠裝而成。瓷件表面上棕色釉，也可根據用戶要求燒制成白色釉或灰色釉。
金屬附件一般采用機械強度高的球墨鑄鐵，表面進行熱鍍鋅，具有良好的抗銹蝕能力。
產品分類
依據國內外不同客戶對產品的要求，宣化電瓷生產的棒形支柱瓷絕緣子有以下產品類型：

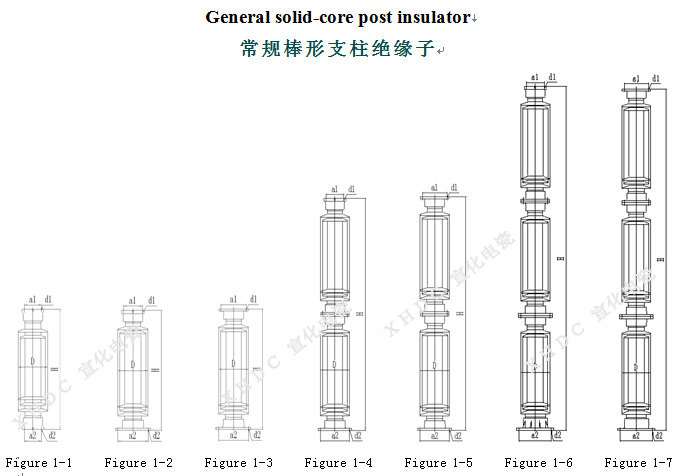

棒形支柱瓷絕緣子分為常規棒形、TR系列棒形、電氣化鐵路接觸網用絕緣子（包括：棒形腕臂絕緣子、棒形支柱絕緣子和棒形懸式絕緣子）。
